Как правильно подключить розетки к новому электросчетчику: реальный опыт и пошаговая инструкция

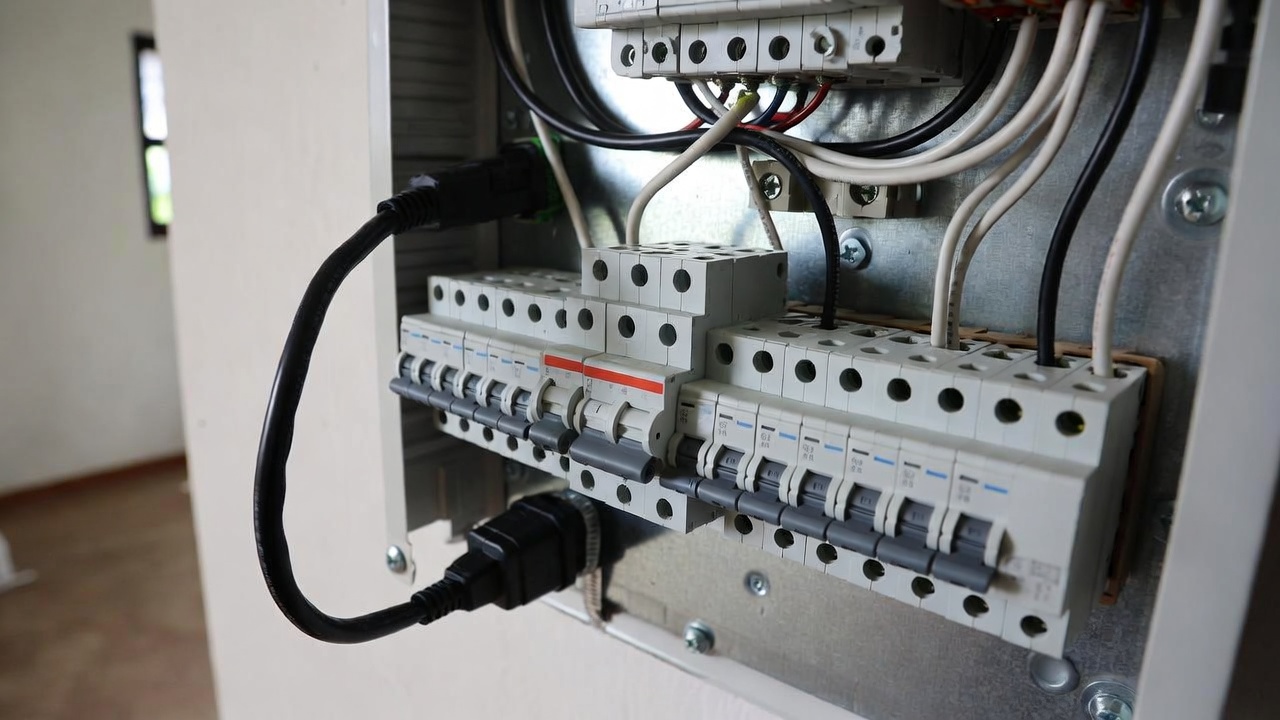

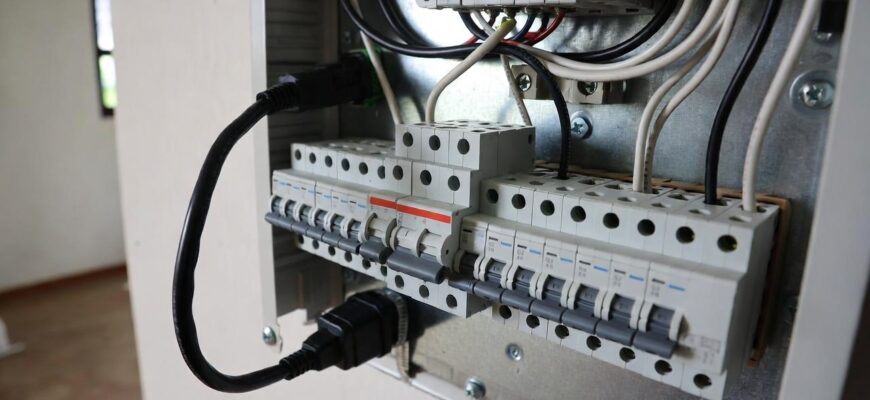

Ситуация знакомая многим: пришел новый счетчик, старый уже не соответствует требованиям, или просто нужно перенести щиток в коридор. В руках вы держите аппарат, на стене — дырки и торчащие провода, а в голове вопрос: «Как теперь всё это соединить, чтобы не сгорела проводка и чтобы свет включился?».

Я не буду читать вам лекцию по физике или цитировать ПУЭ (Правила устройства электроустановок) сухим языком. Я расскажу о том, как это делается на практике, в реальных квартирах, где стены уже поклеены обоями, а проводка спрятана в глубине. Ваша задача — понять логику подключения, чтобы либо сделать работу самому, либо грамотно проконтролировать электрика, если решите нанять его.

Сразу снимем розовые очки: если речь идет о вводе в квартиру, вам нужно иметь доступ к инструменту, понимать, что такое фаза и ноль, и иметь элементарное чувство страха перед током. Если вы чувствуете неуверенность — лучше вызовите специалиста. Но если вы хотите разобраться, читайте дальше. Это инструкция-спасательный круг.

Что нужно понимать до начала работ

Прежде чем крутить отвертку, давайте разберем, что вообще происходит в вашем щитке. Электросчетчик — это просто «счетчик мотавшегося ресурса». Он сам по себе не распределяет ток, он лишь фиксирует, сколько энергии прошло через него. Распределяют энергию автоматические выключатели (автоматы).

Вот классическая цепочка, которую вы должны видеть своими глазами:

1. Вводной кабель — приходит от подъезда/соседей сверху.
2. Вводной автомат — «рубильник», который отключает всё напряжение.
3. Счетчик — считает энергию.
4. Групповые автоматы — защищают конкретные линии (розетки, свет, плита).
5. Розетки — те самые, которые выключателями не являются, а нужны для пылесоса, чайника и телевизора.

Ваша задача — правильно провести провода от выхода счетчика к групповым автоматам, а от них — к розеткам.

Инструмент и материалы: без чего не обойтись

Не пытайтесь подключить проводку обычными плоскогубцами или изоляционной лентой — это прошлый век. Вот список того, что реально нужно для качественной работы:

• Индикаторная отвертка или мультиметр — чтобы точно знать, где фаза, а где ноль. Ошибка здесь стоит дорого.
• Стриппер (инструмент для снятия изоляции) — зачистка проводов ножом — это риск повредить жилу. Лучше один раз купить стриппер, чем потом менять сгоревший контакт.
• Клеммники или гильзы — скрутки в современных щитках делать нельзя. Только клеммы (Wago, если с запасом, или на винт) или опрессовка.
• Длинный кусок кабеля (обычно ВВГнг-LS 3х2.5 или 3х4) для перемычек.
• Термоусадка или изолента — для маркировки проводов (об этом ниже, это критично).

Обратите внимание на сечение кабеля. Для розеток в квартире стандарт — это 2.5 мм². Если у вас стоит автомат на 16 Ампер, а кабель 1.5 мм² — это пожароопасно. Если кабель 2.5 мм², а автомат на 25 Ампер — автомат не сработает, и кабель сгорит. Золотая середина: кабель 2.5 мм² + автомат 16А.

Пошаговая схема подключения

Давайте разберем процесс по шагам, как будто мы стоим у открытого щитка.

Шаг 1. Подготовка и безопасность

Самый важный этап. Обесточьте вводной кабель. Если счетчик меняется в щитке этажном, где все соседи, то отключать нужно общий рубильник на лестничной площадке. Если счетчик внутри квартиры — отключите вводной автомат. Никогда не работайте под напряжением, даже «чуть-чуть».

Проверьте отсутствие напряжения индикатором на том кабеле, который будет подключаться к счетчику.

Шаг 2. Установка счетчика

Счетчик крепится на DIN-рейку. В современных щитках это стандартная металлическая планка. Просто защелкните счетчик до характерного щелчка. Он должен сидеть плотно.

Теперь смотрим на клеммы. У однофазного счетчика обычно 4 вывода. Схема подключения напечатана на обратной стороне крышки, но я напомню стандарт (слева направо):

1. Клемма 1 — Вход фазы (от вводного кабеля).
2. Клемма 2 — Выход фазы (на автомат).
3. Клемма 3 — Вход нуля (от вводного кабеля).
4. Клемма 4 — Выход нуля (на шину или автомат).

Шаг 3. Подключение ввода

Вводной кабель (который приходит с улицы или от щита подъезда) зачищаем. Оголяем жилы на длину, указанную в паспорте счетчика (обычно 20-25 мм, не больше, чтобы оголенная часть не торчала, и не меньше, чтобы контакт был надежным).

Вставляем фазу (обычно коричневый или черный провод) в клемму 1. Ноль (синий провод) — в клемму 3. Зажимаем винты. Осторожно: если перетянуть слишком сильно, можно сломать корпус клеммника. Если недотянуть — будет греться. Зажимаем до упора, но без фанатизма.

Шаг 4. Распределение на автоматы (самое важное для розеток)

Теперь ток должен пойти к розеткам. Но не напрямую, а через автоматы защиты.

От клеммы 2 (выход фазы счетчика) делаем перемычку на верхнюю клемму вводного автомата (если он стоит после счетчика) или на группу автоматов. Обычно в квартирах ставится один общий автомат перед розетками, а потом от него «раскидываются» линии.

Важный нюанс: В современных щитах часто используют «гребенку» — пластиковую шину с зубцами, которая подключает сразу несколько автоматов. Это надежнее и чище, чем куча перемычек.

Для розеток подключается свой автомат. Допустим, у вас автомат на 16А. Подключаем:

• Верхнюю клемму автомата — на фазу от счетчика.
• Нижнюю клемму автомата — на провод, который уходит к розеткам.

Шаг 5. Подключение нуля

От клеммы 4 счетчика (нулевой выход) провод идет не на автомат, а на Нулевую шину (синяя или черная планка с дырочками). Вся «земля» (защитный ноль) тоже собирается на отдельной шине (обычно желто-зеленая). Никогда не соединяйте рабочий ноль и землю в щитке, если это не предусмотрено схемой заземления!

От нулевой шины берем провод и подключаем его к розетке.

Таблица: Цветовая маркировка и назначение проводов

Не полагаясь на интуицию, всегда сверяйтесь с цветами. Если проводка старая и цвета стерлись — используйте мультиметр для поиска фазы.

Сценарии: как подключить в зависимости от ситуации

Ситуация 1: Замена счетчика в старом щитке

Здесь часто нет места для DIN-реек. Вам придется использовать переходную планку или крепить счетчик на саморезы к деревянной подложке (если это разрешено правилами, но лучше использовать пластиковый щит).
Решение: Если места нет, используйте компактные счетчики. Старые провода часто ломкие. Не пытайтесь их зачистить, лучше обрежьте 10 см и подключите новые куски, используя клеммники Wago. Это на 100% надежнее старых скруток.

Ситуация 2: Полная замена проводки (новый щит)

У вас есть «картина» и можно рисовать.
Решение: Делайте группу розеток на 16А + УЗО (устройство защитного отключения). Это обязательно для влажных помещений и розеток в коридоре/спальне. Схема: Счетчик -> Автомат -> УЗО -> Розетки. Так вы не выбьете весь свет при малейшей утечке, и вас не ударит током, если вы дотронетесь до оголенного провода.

Ситуация 3: Подключение розетки для мощной техники

Если речь идет о розетке для духовки или стиральной машины, стандартная схема (2.5 мм²) может не подойти, если кабель старый.
Решение: Для таких розеток лучше тянуть отдельный кабель от счетчика или вводного автомата сечением 4 мм² и ставить отдельный автомат на 20-25А. Ни в коем случае не втыкайте мощную плиту в обычную розетку, которая подключена к старому кабелю 1.5 мм².

Частые ошибки: чего делать нельзя

В электротехнике ошибки стоят денег и здоровья. Вот список того, чего я категорически не рекомендую делать при подключении розеток к счетчику:

• Скрутки «на изоленту». Изолента со временем дубеет и отваливается. Если нужно соединить провода — используйте клеммники (Wago, Wago 222) или опрессовку гильзами.
• Объединение нуля и земли. Если перепутать ноль и землю на входе в счетчик, у вас сработает защита (если есть УЗО) или счетчик начнет врать (в худшем случае — перегорит). Земля — это защита человека, ноль — это рабочий провод. Они должны быть разведены.
• Затягивание винтов «до упора». В дешевых счетчиках это может привести к трещинам в корпусе или отрыву клеммы от платы. Зажимайте плотно, но чувствуйте сопротивление.
• Использование многожильного провода без наконечников. Медный многожильный провод (гибкий) при зажатии винтом без специального наконечника (НШВИ) сплющивается, жилы ломаются, контакт ухудшается. Всегда используйте наконечники или двойную затяжку.
• Подключение автоматов «в цепь». Никогда не ставьте автомат на ноль. Автомат должен разрывать только фазу. Ноль должен идти напрямую (для однофазных систем), либо через двухполюсный автомат, который разрывает и фазу, и ноль одновременно (это более надежно, но дороже).

Проверка и запуск

Вы всё подключили. Нервы на пределе. Что делать теперь?

1. Визуальный осмотр. Пройдитесь глазами. Нет ли торчащих проводов? Все ли винты затянуты? Нет ли мусора внутри щитка, который может замкнуть контакты?
2. Проверка мультиметром. Убедитесь, что на входе в счетчик есть напряжение, а на выходе — нет (пока не включен автомат).
3. Включение. Включите вводной автомат. Должен щелкнуть. Теперь подайте напряжение на счетчик. Если счетчик электронный — загорится индикатор. Если механический — крутнется диск.
4. Проверка розеток. Включите автомат на розетки. Возьмите мультиметр или фазоуказатель. Проверьте каждую розетку: есть ли между фазой и нулем 220В? Есть ли между фазой и землей 220В? (Если заземления нет, этого не должно быть).

Если всё работает — можно вставлять вилки. Но не сразу мощные приборы. Сначала лампочку, потом чайник.

Как выбрать метод подключения: советы специалиста

Здесь я дам несколько практических советов, которые помогут вам принять решение о том, как именно сделать проводку.

Если у вас металлический щиток:
Обязательно используйте диэлектрические подкладки или резиновые вкладки под DIN-рейку, если она не изолирована. Металлический щиток может быть под напряжением, если где-то пройдет пробой.

Если вы делаете «на века»:
Используйте медный провод. Алюминий (как в старых домах) категорически не стоит использовать для новых розеток. Он окисляется и ломается. Если в стене алюминий, а на счетчик приходит медь — используйте специальные клеммы (алюминий-медь) или перекладывайте линию.

Про UZO (Устройство защитного отключения):
Это не роскошь, а необходимость. Для розеток в квартире (особенно на кухне и в ванной) УЗО обязательно. Оно сработает за миллисекунды, если вас ударит током. Обычный автомат (автоматический выключатель) реагирует на короткое замыкание и перегрев. УЗО реагирует на утечку. Без УЗО розетка — это потенциальный убийца.

Итог: что делать прямо сейчас

Подключить розетки к новому счетчику — задача выполнимая, но требующая аккуратности и понимания принципов. Не пытайтесь сэкономить на материалах. Хорошая проводка — это не теория, это ваша безопасность.

Краткий чек-лист для старта:

• Купите качественные материалы (провод ВВГнг-LS, автоматы, УЗО, клеммы).
• Подготовьте инструмент (стриппер, мультиметр, отвертки).
• Отключите электричество на вводе.
• Соблюдайте цветовую маркировку.
• Не оставляйте скруток без клеммников.
• Проверьте работу мультиметром перед включением под нагрузку.

Если вы сомневаетесь в своих силах или не можете найти фазу/ноль — лучше вызовите электрика с паспортом и допуском. Цена ошибки здесь выше, чем стоимость работы специалиста. Но если вы все сделаете сами, следуя этим инструкциям, вы получите надежную систему, которая будет работать годами без проблем.

Важное предупреждение: Приведенная информация носит ознакомительный и образовательный характер. Работа с электрическим оборудованием связана с риском поражения электрическим током и возгорания. Все работы должны проводиться при полном обесточивании сети. Если вы не имеете соответствующей квалификации и допуска, настоятельно рекомендуется обратиться к профессиональным электрикам. Автор не несет ответственности за возможные последствия самостоятельного выполнения работ.
