Вы купили тяжёлые ворота — алюминиевые, стальные, с автоматикой — и уже представляете, как они плавно открываются. Но через год они начали перекоситься, дверь заедает, а рама изогнулась, как гитарная струна. Не потому что вы плохо установили — а потому что не рассчитали нагрузку. Это не редкость. Я видел десятки таких случаев. И все они начинались с одного: «А что, рама же металлическая, она выдержит».

Нет, не выдержит. И вот почему.

Почему рамы ворот гнутся — не в том, что они «слабые»

Рама ворот — это не просто каркас. Это конструкция, которая работает на изгиб, сжатие и кручение. Даже если вы купили профиль 60×40 мм с толщиной стенки 2 мм, она может не выдержать, если нагрузка распределена неправильно.

Самая частая причина деформаций — это неправильное восприятие нагрузки. Люди думают: «Ворота весят 200 кг — значит, рама должна выдерживать 200 кг». Это не так. Вес — это только часть. Гораздо важнее:

• как вес распределён по длине ворот;
• какие силы возникают при открывании и закрывании (особенно если есть автоматика);
• ветровая нагрузка — она может быть в 3–5 раз тяжелее веса ворот;
• как рама закреплена на опорах — и насколько они жёсткие.

Пример: ворота 4 м шириной, 2 м высотой, весом 180 кг. При ветре 20 м/с (это не ураган — обычный сильный ветер) на них действует сила до 350 кг. И это — не статическая нагрузка. Это динамическая, с колебаниями. Рама, которая не рассчитана на такие нагрузки, начнёт гнуться уже через пару сезонов.

Как рассчитать нагрузку — по шагам

Не нужно быть инженером, чтобы сделать грубый, но рабочий расчёт. Вот как это делают на практике:

1. Определим вес ворот. Вес — это просто. Если ворота уже куплены — смотрите паспорт. Если нет — считайте: сталь 2 мм на 1 м² ≈ 15–16 кг, алюминий 2 мм ≈ 5–6 кг. Добавьте 10–15% на фурнитуру, уплотнители, автоматику. Итого: 180 кг — это реальный вес.
2. Определим ветровую нагрузку. Для средней полосы России берём 0,5 кПа (50 кг/м²) как минимальную. Для открытых участков, холмов, побережий — 0,7–0,9 кПа. Умножаем площадь ворот на это значение. Например: 4 м × 2 м = 8 м². 8 × 0,7 = 5,6 кН ≈ 570 кг. Это — максимальная ветровая нагрузка. Даже если ветер дует не постоянно, он создаёт импульсы, которые усталостно разрушают металл.
3. Суммируем нагрузки. Вес + ветер = 180 + 570 = 750 кг. Это — максимальная сила, которая может действовать на раму. Не 180 кг. Не 200. 750.
4. Определим момент изгиба. Ворота — это балка, закреплённая с одной стороны. Момент изгиба = сила × расстояние до опоры. Если ворота открываются на петлях, то самая большая нагрузка — у верхнего края. Допустим, центр тяжести ворот на 1 м от петель. Тогда момент = 750 кг × 1 м = 750 кг·м. Это — ключевой параметр.
5. Сопоставляем с сечением рамы. Для рамы из профиля 60×40×2 мм момент сопротивления (W) ≈ 11 см³. Для 80×40×2,5 мм — уже 21 см³. Чтобы не было деформаций, нужно: момент изгиба / момент сопротивления ≤ 210 МПа (предел текучести стали Ст3). То есть: 750 кг·м = 7500 Н·м. Делим на 0,000011 м³ (11 см³) — получаем 680 МПа. Это — в 3 раза выше предела текучести. Значит, рама 60×40×2 мм не подойдёт.

Если вы не хотите считать — используйте ориентир: для ворот шириной 3–4 м и весом 150–250 кг нужен профиль минимум 80×40×2,5 мм. Для 5 м и выше — 100×50×3 мм. Это — минимальный порог. Если ворота с автоматикой и частым использованием — лучше брать на 20–30% толще.

Что выбрать: профиль, сечение, толщина — таблица

Ширина ворот	Вес ворот (кг)	Рекомендуемый профиль рамы	Толщина стенки	Почему именно так
2–3 м	80–120	60×40	2 мм	Для лёгких ворот без автоматики, в защищённых зонах.
3–4 м	120–200	80×40	2,5 мм	Стандарт для большинства частных домов. Выдержит ветер и автоматику.
4–5 м	200–300	100×50	3 мм	Обязательно с усилением по верху. Без этого — деформация гарантирована.
5+ м	300+	120×60	3–4 мм	Требуется двойная рама или внутренний каркас. Самостоятельная установка — рискованно.

Важно: профиль 60×40×3 мм — лучше, чем 80×40×2 мм. Толщина стенки важнее, чем ширина. Но если вы выбираете между 80×40×2,5 мм и 80×60×2 мм — берите 80×60. Высота профиля влияет на жёсткость на изгиб сильнее, чем ширина.

Сценарии выбора: что делать в вашей ситуации

• Если у вас ворота 3,5 м, весом 150 кг, с автоматикой, в открытом дворе — берите профиль 80×40×2,5 мм. Даже если продавец говорит: «60×40 хватит». Он не знает про ветер.
• Если ворота 4,5 м, вес 250 кг, без автоматики, но рядом река и ветер дует постоянно — берите 100×50×3 мм. И добавьте верхний усилитель — трубу 40×40×2,5 мм, приваренную вдоль верхнего края. Это снизит прогиб на 40%.
• Если ворота 2,5 м, вес 90 кг, в гараже, без ветра — 60×40×2 мм подойдёт. Но не забудьте про петли: они должны быть на подшипниках, не на простых шарнирах.
• Если вы ставите ворота на кирпичный столб — рама должна быть жёстко приварена к стальной пластине 10×150×150 мм, которая вмонтирована в бетон. Просто приварить к кирпичу — значит, обречь раму на деформацию. Кирпич трескается, пластина сдвигается — и рама искривляется.

Частые ошибки — и почему они приводят к перекосам

Я видел, как люди делают всё «по инструкции» — и всё равно получают кривые ворота. Вот что чаще всего идёт не так:

• Считают нагрузку только по весу. Ветер — главный враг. Он работает не как статическая сила, а как ударная, циклическая. Даже 100–200 циклов ветровых нагрузок в год — и рама устаёт.
• Ставят петли слишком близко к краю. Если петли находятся на расстоянии 10 см от края ворот, а не 20–30 см — момент изгиба растёт в 2–3 раза. Это как держать доску за кончик — она сразу прогибается.
• Используют петли без подшипников. Простые петли с трением создают дополнительный крутящий момент. Рама не просто несёт вес — она ещё и крутится с трением. Это ускоряет усталостное разрушение.
• Не устанавливают верхний усилитель. У ворот 4 м и выше верхний край — самая слабая точка. Он прогибается, и рама начинает «петь». Простая труба 40×40×2,5 мм, приваренная по верху, решает проблему на 80%.
• Закрепляют раму только в двух точках. Для ворот шириной 3 м и больше нужно минимум три точки крепления: две петли + одна верхняя опора или стяжка. Без неё рама «выпячивается» в центре.
• Ставят ворота на бетон без армирования. Если столбы — просто бетонные опоры без арматуры, то при нагрузке они просто трескаются. Рама не гнётся — опора разрушается. И тогда ворота съезжают в сторону.

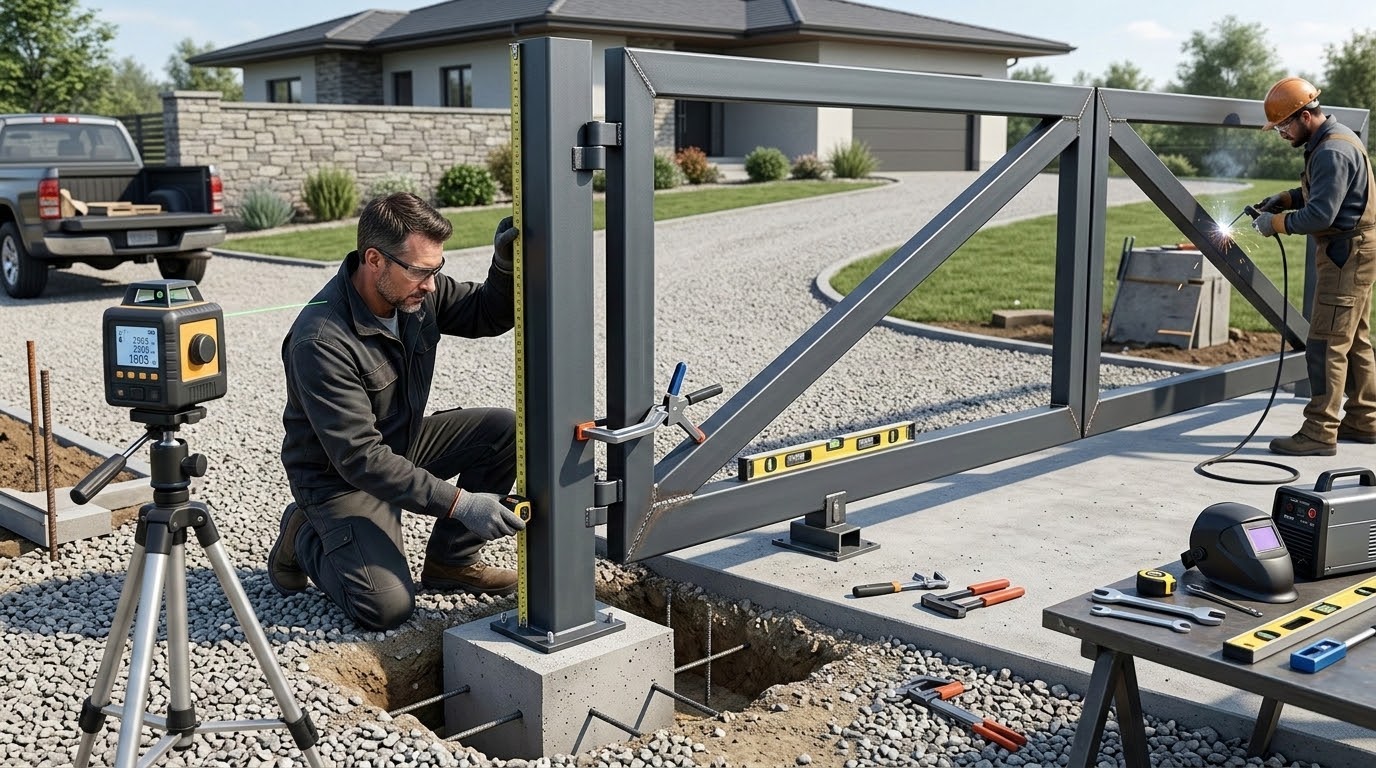

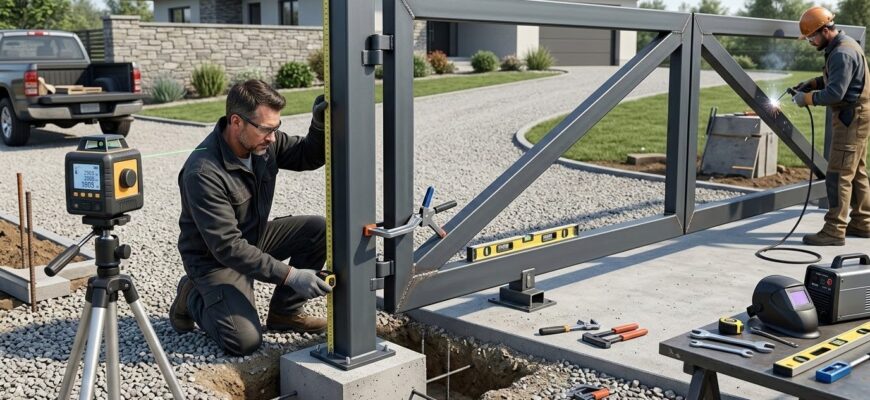

Как правильно установить — пошагово

Установка — это не «приварил и забыл». Это точная сборка, где каждый сантиметр имеет значение.

1. Подготовьте фундамент. Для ворот шириной 3 м и больше — бетонные столбы 40×40 см, глубиной не менее 1,2 м. Внутри — арматура 12 мм, 4 прута, связанные хомутами. Бетон — М300 и выше. Ждите 7 дней перед установкой рамы.
2. Установите опоры строго по уровню. Даже 1–2 градуса перекоса — и ворота начнут «тянуть» в сторону. Используйте лазерный уровень. Не «на глаз».
3. Закрепите раму на стальных пластинах. Приварите к раме пластины 10×100×100 мм. Затем приварите их к закладным в бетоне. Не приваривайте раму напрямую к кирпичу или бетону — это всегда приведёт к трещинам.
4. Установите петли на расстоянии 20–30 см от края. Чем дальше от края — тем меньше момент. Если ворота 4 м — петли ставьте на 25–30 см от края. Это снижает нагрузку на раму в 1,5–2 раза.
5. Используйте петли с подшипниками. Берите не «дешёвые», а петли с шарикоподшипниками и регулировкой (например, Hafele, Roto, или аналоги с сертификатом). Они выдерживают 500 кг и более.
6. Добавьте верхний усилитель. Для ворот 3,5 м и шире — приварите по верху трубу 40×40×2,5 мм. Это не просто «дополнительно». Это обязательная мера.
7. Проверьте горизонтальность. После установки ворота должны открываться без усилия. Если нужно «потянуть» — значит, есть перекос. Не «подтягивайте» петли — ищите причину. Чаще всего — неравномерная осадка фундамента.

Что делать, если рама уже начала гнуться

Если ворота уже перекосились — не пытайтесь «подтянуть» петли. Это временная мера. Скорее всего, фундамент просел, или рама не выдержала нагрузки.

Если прогиб меньше 1–2 см — можно попробовать:

• установить верхний усилитель (труба 40×40×2,5 мм) — это остановит дальнейшее искривление;
• заменить петли на более мощные с подшипниками;
• добавить стяжку из троса или стального прута от верхнего угла к стене дома — это снимет часть нагрузки.

Если прогиб больше 2–3 см — раму нужно заменять. Ремонт с выгибанием — это пустая трата денег. Металл уже устал. Он не вернётся в форму. И через месяц — снова начнёт гнуться.

Как сделать так, чтобы не пришлось переделывать

Вот что я делаю сам, когда ставлю ворота:

• всегда беру профиль на 20–30% толще, чем минимально рекомендовано;
• всегда ставлю верхний усилитель — даже если «не надо»;
• всегда использую петли с подшипниками — даже если ворота лёгкие;
• всегда проверяю фундамент — если бетон трескается при ударе молотком, я его переделаю;
• никогда не доверяю продавцу, который говорит: «У нас такие ворота стоят 10 лет» — без расчёта.

Иногда кажется, что это перебор. Но я видел, как ворота с «дешёвой» рамой ломались через год. А ворота с усиленной рамой — стоят 12 лет, без единого перекоса. Разница в цене — 15–20 тысяч рублей. Разница в результате — 10 лет спокойствия.

Итог: что делать прямо сейчас

Если вы ещё не купили ворота:

• измерьте ширину и высоту.
• оцените ветровую зону — если рядом открытая территория, берите на 30% толще профиль.
• выбирайте профиль не меньше 80×40×2,5 мм для ворот 3–4 м.
• просите у продавца расчёт нагрузки — если не может дать — ищите другого.

Если ворота уже стоят:

• проверьте, нет ли зазора между рамой и столбом — если есть, значит, рама деформировалась.
• попробуйте открыть ворота — если они «тянут» или «заедают» — это признак перекоса.
• если ворота шире 3,5 м — установите верхний усилитель прямо сейчас. Это займёт 2 часа и спасёт вам 50 тысяч рублей через год.

Нет волшебного профиля, который «выдержит всё». Есть только правильный расчёт, правильная установка и уважение к физике. Ворота — это не мебель. Это конструкция, которая работает под нагрузкой 24/7. И если вы не заложите в неё запас прочности — она вас подведёт. Не сегодня. Не завтра. Но обязательно.

Информация в статье носит ознакомительный характер. При проектировании и монтаже ворот рекомендуется привлекать специалистов по металлоконструкциям и строительным нормам (СНиП, ГОСТ).
