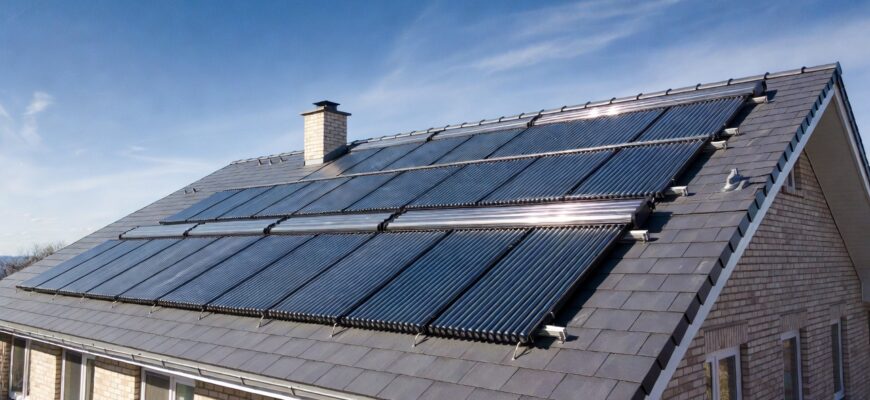

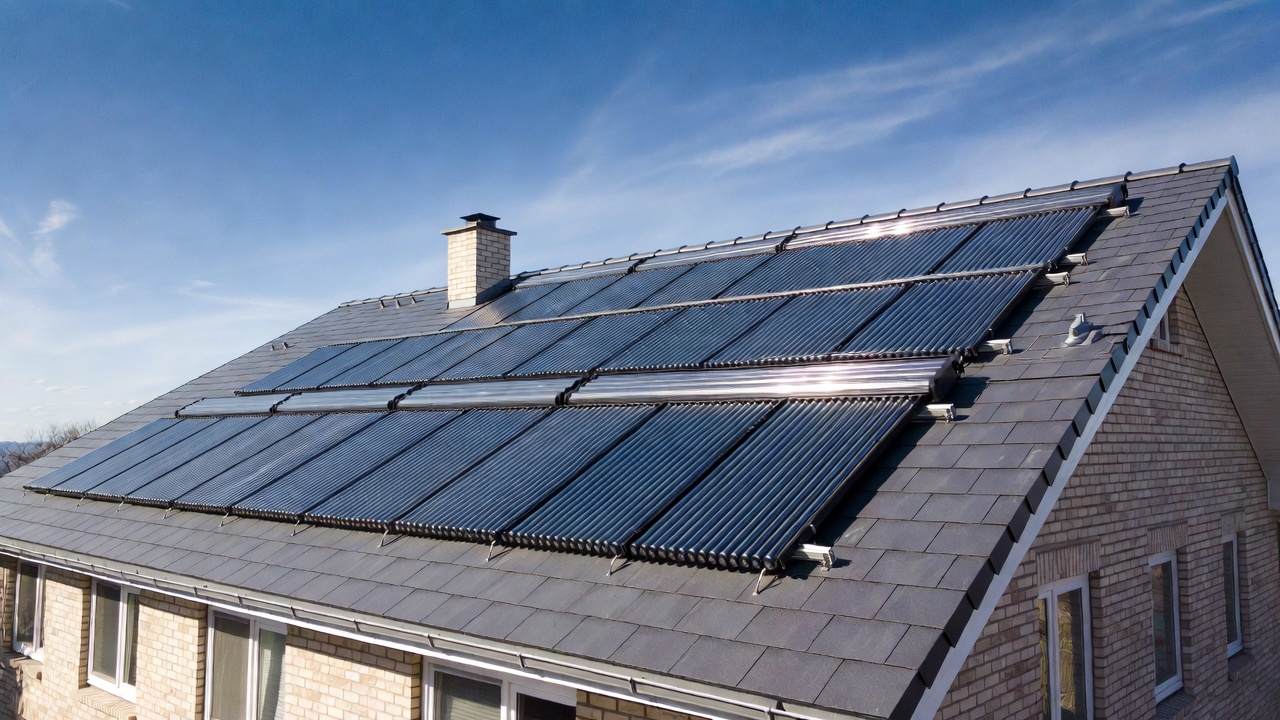

Интеграция солнечных коллекторов в систему централизованного отопления: реальный взгляд на возможность и экономику

Интеграция солнечных коллекторов в систему централизованного отопления: реальный взгляд на возможность и экономику

Когда говорят о солнечном нагреве воды, чаще всего представляют частный дом, крышу с вакуумными трубками и бойлер с запасом на несколько дней. Но совсем другая ситуация возникает, когда речь заходит о многоквартирном доме с централизованным отоплением. Здесь нет индивидуального котла, который можно просто «подружить» с солнечным контуром. В трубах течет теплоноситель, подогретый ТЭЦ, и давление в системе может достигать 10–12 бар. Возникает главный вопрос: можно ли встроить солнечные коллекторы в эту махину, чтобы снизить плату за ГВС (горячую воду) или отопление, и стоит ли это усилий?

Да, это технически возможно. Но это не та история, где вы вешаете панель на балкон, подключаете шланги и получаете бесплатно горячий душ. Интеграция в централизованную сеть — это инженерная задача по теплообмену, требующая точного расчета, оборудования для защиты и, самое главное, понимания экономической целесообразности. В этой статье мы разберем, как это работает на практике, что нужно для монтажа, какие есть подводные камни и в каких случаях такая система окупается, а в каких — останется дорогим хобби.

Почему это не так просто, как с частным домом

В частном доме вы просто берете тепло от солнца и передаете его в свой теплообменник. В многоквартирном доме вы пытаетесь вмешаться в круговорот теплоносителя, который управляется ресурсоснабжающей организацией. У вас нет права врезаться в магистраль или менять параметры подачи в стояке без согласования.

Поэтому интеграция всегда проходит через схему независимого теплообмена. Солнечный коллектор греет свой собственный замкнутый контур (обычно это антифриз), который проходит через теплообменник. Этот теплообменник отдает тепло воде, идущей в ваши краны или в систему отопления квартиры. Теплоноситель от ТЭЦ в этом процессе участия не принимает напрямую, он просто является «базовой температурой».

Главная цель такой интеграции — не заменить тепло от ТЭЦ полностью (это невозможно зимой), а перекрыть пиковую нагрузку. То есть, когда солнце светит, вы греем воду сами, и счетчик горячей воды или тепла показывает меньше. Зимой система просто не будет работать, и вы будете расходовать тепло централизованное, как и планировалось.

Схемы подключения: как заставить их работать вместе

Существует два основных сценария, по которым солнечные коллекторы могут быть интегрированы в централизованную систему. Выбор зависит от того, что именно вы хотите экономить: только горячую воду или еще и отопление.

1. Подогрев горячей воды (ГВС) через бойлер

Это самый частый и реалистичный вариант для квартир. Суть проста: вы ставите двухконтурный бойлер косвенного нагрева. В нем есть змеевик, к которому подключены солнечные коллекторы. Вода из водопровода (холодная) нагревается в бойлере, а потом уже идет к крану.

Но здесь возникает нюанс: как получать максимальную эффективность, если на входе есть горячая вода от ТЭЦ? Здесь используется схема каскадного нагрева.

• Вариант А (Последовательный): Холодная вода из трубы сначала проходит через змеевик солнечного коллектора (там она подогревается солнцем), а потом уже попадает в основной теплообменник бойлера, где догревается до нужной температуры за счет тепла от ТЭЦ. Это позволяет снизить нагрузку на центральную сеть.
• Вариант Б (Параллельный или селективный): Используется сложная автоматика. Если температура в баке от солнца уже 45–50 градусов, система перекрывает доступ теплоносителю от ТЭЦ и подмешивает холодную воду до нужной температуры. Это сложнее в реализации из-за риска перегрева и затекает воды, но эффективнее.

Для реализации этого варианта вам понадобится бойлер с двумя теплообменниками или баком-аккумулятором, насосная станция для контура коллекторов и контроллер, который будет включать насос, когда солнце есть, и выключать, когда его нет.

2. Подогрев системы отопления

Это гораздо более сложный и редкий вариант для многоквартирных домов. Центральный радиатор отопления обычно работает на температуре подачи 70–90 градусов. Солнечный коллектор даже в ясный летний день редко дает воду выше 60–70 градусов без вакуумных трубок и фокусирующих зеркал.

Интеграция возможна только в двух случаях:

1. Использование вакуумных трубчатых коллекторов, которые могут выдавать высокую температуру даже при низкой инсоляции.
2. Использование системы отопления с низкотемпературным режимом (например, теплые полы под плиткой или специальными панелями), где рабочая температура не превышает 40–50 градусов.

Если у вас обычные радиаторы, солнечный коллектор будет работать как вспомогательное средство только в межсезонье (весна/осень), когда ТЭЦ уже снизила подачу, но ночами еще холодно. Летом радиаторы выключены, так что греть их солнцем незачем.

Оборудование: что именно нужно покупать

Чтобы система работала в условиях многоквартирного дома и централизованного отопления, обычного набора «коллектор + бак» недостаточно. Вам потребуется специфическое оборудование, способное выдержать перепады и обеспечить безопасность.

1. Тип коллектора
В условиях городской застройки, где есть затенение от соседних домов и деревьев, плоские коллекторы часто проигрывают. Они теряют эффективность при низкой температуре окружающего воздуха. Для интеграции в ЦО (центральное отопление) часто выбирают вакуумные трубчатые коллекторы. Они работают лучше в пасмурную погоду и легче набирают высокую температуру, что важно для нагрева воды в системе с высоким давлением.

2. Теплообменник
Это сердце системы. Он должен быть рассчитан на давление вашей системы центрального отопления. Если давление в стояке 10 бар, теплообменник должен выдерживать хотя бы 12–15 бар. Лучше всего использовать пластинчатые теплообменники из нержавеющей стали или специальные баки-аккумуляторы с мощным встроенным змеевиком.

3. Насосная группа и контроллер
В системе с централизованным отоплением вода может быть горячей даже ночью. Контроллер должен уметь определять, что температура в коллекторе выше температуры воды в баке, и включать насос. Если коллектор холодный (ночь), насос должен быть отключен, чтобы не греть солнце от нагретой воды (это ошибка новичков).

4. Буферная емкость (при наличии места)
Если вы ставите систему в квартире, место — это роскошь. Но если есть технический этаж или пространство в подвале (на правах общей собственности), то буферный бак на 200–300 литров поможет сгладить колебания. Солнце греет днем, а тепло расходуется вечером.

Сравнение вариантов реализации

Чтобы вы могли принять взвешенное решение, давайте сравним основные подходы к интеграции. Таблица ниже поможет понять, что лучше подойдет для вашей ситуации.

Критерий	Плоский коллектор + Бойлер	Вакуумный коллектор + Теплообменник	Гибридная система (Солнце + Электричество)
Температурный потенциал	Средний (до 70–80°C)	Высокий (до 95–120°C)	Максимальный (электричество догревает)
Эффективность зимой	Низкая (нужен сильный свет)	Средняя (работает даже в мороз)	Высокая (за счет электронагревателя)
Совместимость с ЦО	Хорошая для ГВС	Отличная для ГВС и отопления	Универсальная (автоматический догрев)
Стоимость оборудования	Низкая/Средняя	Высокая	Очень высокая
Занимаемое место	Большая площадь	Меньшая площадь (компактнее)	Зависит от типа коллектора
Риск перегрева	Высокий летом	Средний	Низкий (управляется контроллером)
Идеальный сценарий	Летний сезон, частный дом	Квартира, зимний сезон, низкие температуры	Система без центрального отопления или как резерв

Сценарии выбора: что делать в вашей ситуации

Нет универсального рецепта. То, что сработает у вашего соседа на 5-м этаже, может не подойти вам на 20-м. Разберем три типичные ситуации.

Ситуация 1: Квартира в панельном доме, 9–14 этаж, много соседей

Здесь главная проблема — затенение. Солнце будет светить на вашу крышу или фасад всего несколько часов в день, а зимой и того меньше.

Рекомендация: Не стоит ставить плоские коллекторы. Выбирайте вакуумные трубчатые системы (тип «коаксиал» или «перо»). Они лучше улавливают рассеянный свет. Интегрировать их лучше именно в контур ГВС через теплообменник. Отопление греть солнцем в таких условиях бессмысленно — энергии не хватит даже на поддержание температуры.

Ситуация 2: Частный дом в сетке (коттеджный поселок), подключен к центральному газу или трубе

Здесь у вас больше пространства. Вы можете поставить коллекторы на землю или на скат крыши под оптимальным углом.

Рекомендация: Идеально подойдет схема с плоскими коллекторами для летнего сезона. С мая по сентябрь вы можете полностью отключиться от центральной сети по горячему водоснабжению. Зимой система будет работать 10–15% от своей мощности, но это все равно экономия. Обязательно поставьте бак-аккумулятор на 300+ литров, чтобы накопить тепло с утра на вечер.

Ситуация 3: Дом с индивидуальным тепловым пунктом (ИТП)

Если ваш дом имеет свой ИТП, а не просто стоит на магистральной трубе, у вас есть больше прав на управление параметрами теплоносителя.

Рекомендация: Можно реализовать сложную схему с теплообменниками на весь дом. Это требует согласия всех жильцов и согласования с теплосетями. Но экономия будет колоссальной — до 30–40% от расходов на отопление в межсезонье.

Частые ошибки при интеграции в центральную систему

В практике часто встречаются ошибки, которые превращают дорогое оборудование в бесполезную конструкцию. Вот на что нужно обратить внимание.

1. Игнорирование давления
Многие покупают бытовые коллекторы, рассчитанные на 4–6 бар. В системе центрального отопления давление может скакать до 10–12 бар (особенно при опрессовке). Если вы подключите коллектор напрямую или через слабый теплообменник, его разорвет. Решение: Используйте редукторы давления и оборудование с рабочим давлением не ниже 12 бар.

2. Отсутствие антифриза в контуре
Контур солнечного коллектора должен быть замкнутым и заполнен незамерзающей жидкостью (пропиленгликоль). Вода замерзнет и разорвет трубки. В централизованной системе отопления вода тоже может замерзнуть, если вы оставите на лето контур без присмотра. Решение: Всегда используйте антифриз и проверяйте его свойства раз в 3–5 лет.

3. Перегрев летом (Стагнация)
Летом, когда никто не пользуется горячей водой, коллектор может нагреть теплоноситель до 200 градусов. Жидкость закипает, давление растет, клапан сброса выбрасывает горячий пар. Это опасно. Решение: Контроллер должен иметь режим «антистагнации» — включать насос на ночь, чтобы отдать тепло в бак, или иметь механизм физического отключения потока.

4. Ошибки в месте установки
Установка коллекторов на балконе, выходящем на север или в тень дома, убивает эффективность. Вы получите 5–10% от заявленной мощности. Решение: Проведите расчет инсоляции. Если на крыше нет места, рассмотрите фасадное крепление под углом, но только на южной стороне.

5. Неправильный объем бака
Если бак слишком маленький, вода перегреется, и насос отключится, перестав греть. Если слишком большой — вода не успеет нагреться до комфортной температуры. Решение: Ориентир: 50–70 литров объема бака на 1 квадратный метр площади коллектора.

Как лучше сделать: пошаговый план действий

Если вы решили действовать, вот конкретный алгоритм, который поможет избежать головной боли.

1. Аудит места и условий. Встаньте на крышу или место монтажа. Проверьте, не падают ли тени от деревьев или соседних зданий в период с 10:00 до 16:00. Измерьте давление в вашей системе отопления (манометр в подвале или на стояке).
2. Расчет мощности. Для семьи из 3–4 человек обычно достаточно коллектора площадью 3–5 м². Это даст примерно 30–40% покрытия по горячей воде в год. Учтите, что зимой вы получите от системы лишь 5–10% энергии.
3. Подбор оборудования. Ищите коллекторы с рабочим давлением от 12 атм. Обязательно берите теплообменник из нержавеющей стали. Не экономьте на насосной группе — дешевые насосы быстро выходят из строя из-за перегрева.
4. Согласование (для МКД). Если вы живете в многоквартирном доме, установка на крыше требует решения общего собрания собственников. Если на фасаде — разрешения на изменение архитектурного облика (иногда это невозможно). На балконе — просто уведомление, но без выхода за границы.
5. Монтаж теплообменника. Самая критичная точка. Убедитесь, что контур коллектора изолирован от контура центральной воды. Никогда не подключайте солнечный контур напрямую к водопроводу.
6. Настройка автоматики. При запуске обязательно настройте гистерезис контроллера (разницу температур). Например, включать насос, если коллектор горячее бака на 5–8 градусов, и выключать, если разница упала до 2–3 градусов.
7. Тестирование. Проведите тестовый запуск в режиме максимальной нагрузки. Проверьте работу предохранительных клапанов.

Экономика: стоит ли игра свеч?

Давайте будем честны. Солнечная система в городской квартире — это не способ быстро окупить вложения. Это скорее инвестиция в независимость и экологию.

Если вы платите по счетчику за горячую воду, экономия составит от 20 до 40% в год. В летние месяцы вы можете вообще не платить за ГВС. Но цена оборудования (коллектор, бак, насос, монтаж) для качественной системы под ключ может составлять от 150 до 300 тысяч рублей (в зависимости от региона и комплектации). Окупаемость в таком случае будет 7–10 лет, что сопоставимо со сроком службы самого оборудования.

Однако, если вы живете в частном доме и платите за газ или электричество, которые используются для нагрева воды, окупаемость может составить 4–6 лет. Здесь система работает активнее, так как вы можете использовать её для поддержания температуры в контуре отопления в межсезонье.

Также стоит учитывать, что солнечные коллекторы практически не требуют обслуживания. Раз в год нужно проверить уровень антифриза и очистить стекла от пыли. Это пассивный доход в виде сэкономленных ресурсов.

Итог: главные выводы

Интеграция солнечных коллекторов в систему централизованного отопления — это реальная и рабочая технология. Она позволяет снизить нагрузку на центральные сети и платить меньше за горячую воду. Но это не «волшебная таблетка».

Ваш выбор должен основываться на трех китах: реальная инсоляция вашего места жительства, тип коллектора (вакуумный для города, плоский для частного дома) и правильная схема теплообмена. Не пытайтесь врезаться в штатную систему отопления напрямую — это опасно и незаконно. Используйте только схему с теплообменником.

Если вы готовы потратить время на правильный расчет и монтаж, солнечный коллектор станет надежным помощником, который будет приносить тепло бесплатно. Главное — не экономить на безопасности и качестве оборудования, так как давление в городской сети не прощает ошибок.

Важное примечание: Информация в этой статье носит ознакомительный характер. Монтаж систем отопления и горячего водоснабжения связан с рисками протечек, перегрева и повреждения инженерных сетей. Перед принятием решения о монтаже обязательно проконсультируйтесь с профильными специалистами и ознакомьтесь с техническими регламентами вашего региона и управляющей компании.
